三、静态混合器
|
|
|
八、应用示例
A、混合、乳化和熔解过程
在食品、炼油和化工领域中，常采用浆式搅拌器、胶体磨、均质器或文丘里等来实现上述过程、图二是用于混合、乳化和溶解的常用流程，图三是采用静态混合器的一种新工艺。
液体A和液体B同时使用计量泵向静态混合器连续输送，从而达到连续混合、乳化的溶解的目的。

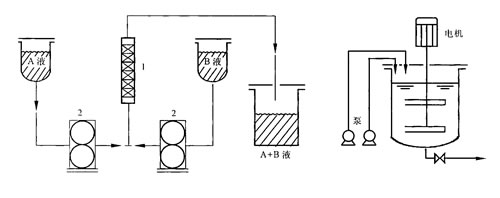

图二动态混合装置
图三静态混合装置 |
|
|
| 1、静态混合物 2、泵 |
B、强化传热过程
如何提高管壳式换热器的效能，一直是人们关心的问题、实验证明，静态混合器的传热效果与空管相比，可提高5～8倍、例：常用的夹套式和盘管式两种换热装置，见图四、五所示。改用静态混合器传热的操作过程，见图六、省略了机械搅拌动力，设备紧凑，实现了连续操作，并能避免物料因传热不匀而引起的高温分解等问题。
图七是带有夹套的静态混合器，主要应用于热交换场合，乳、溶解、反应等工艺过程。图八是用静态混合器组成的高效换热器由于流体在空管由流动时存在速度梯度，从而降低了换热效率，因此将静态混合元件装入空管内，使流体速度梯度明显减少，增加了流休与管壁碰撞的机会，与空管相比可提高换热效率5-8倍。 |
|
|

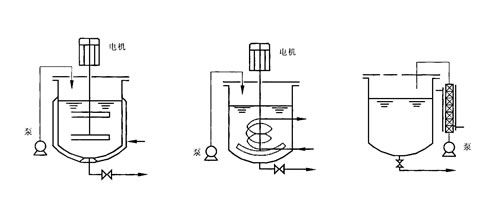

| 图四 夹套传热装置 图五 盘管传热装置 图六 静态混合器传热装置 |
|
|
|
|
图七 带夹套静态混合器
|

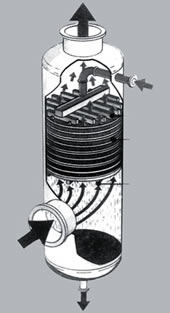

图八 用静态混合器组成的高效换热器
|
|
C、强化传质和反应
气－液反应和液－液反应等过程是涉及相传达的反应过程。静态混合器对多相流体能提供良好的分散和混合效果，可大大提高相间接触和界面的更新，达到强化传热和提高反应速度率。同时还可保证特流温度、浓度的均匀性，缩短特料的停留时间提高生产效率、节省能耗。
|
|
|
|
|
图九 静态混合器用于图注塑机上实例
|
|
|
|
图十 静态混合器用于螺杆挤出机上实例
|
图十一 静态混合器应用于气体吸收实例
|
|
| |
| |
|
|
| |
