九、（O、H、Ar、N)FY型气体过滤器
|
1、产品用途
本产品适用于工业气体的净化过滤，防止阀芯和喷咀堵塞。
2、结构特点
2.1本产品过滤腔选用挤制三通和挤制异径管，内腔平滑过渡，压力损失小。
2.2当滤筒被阻塞时，松开法兰盖可将滤筒清洗。
2.3本产品出厂前经过严格的脱脂除油除锈钝化处理，适合于各种高速、易燃易爆气体的输送和过滤。 |

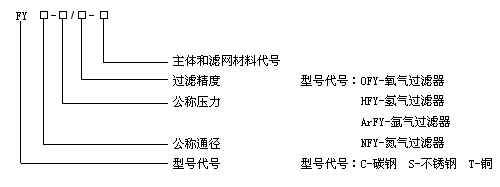

| 3、标注方法 |
|
|
示例：OFY200-1.6/60S·T
OFY型氧气过滤器，公称通径200，公称压力1.6MPa，过滤精度60目/口寸、主体为不锈钢，滤网为铜丝网。 |

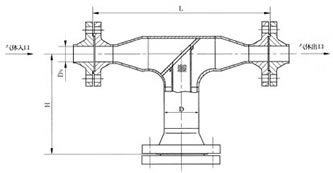

| 4、外形相关尺寸见附图和尺寸表 |
|
|
|
DN
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
|
D
|
45×3.5
|
57×3.5
|
73×4
|
89×4
|
108×4
|
133×4.5
|
159×4.5
|
219×6
|
219×6
|
273×8
|
325×8
|
377×9
|
425×10
|
480×10
|
|
L
|
PN1.0MPa
|
325
|
375
|
425
|
455
|
520
|
610
|
685
|
790
|
790
|
930
|
1050
|
1360
|
1470
|
1580
|
|
PN1.6MPa
|
325
|
375
|
425
|
455
|
520
|
620
|
690
|
790
|
790
|
930
|
1050
|
1360
|
1480
|
1620
|
|
PN2.5MPa
|
325
|
375
|
435
|
460
|
535
|
635
|
700
|
810
|
810
|
950
|
1090
|
1400
|
1520
|
1680
|
|
PN4.0MPa
|
325
|
375
|
435
|
460
|
535
|
635
|
720
|
810
|
810
|
980
|
1130
|
1460
|
1570
|
1740
|
|
H
|
220
|
240
|
260
|
300
|
350
|
400
|
500
|
550
|
600
|
650
|
750
|
850
|
900
|
950
|
|
| 注：本产品的对外连接法兰接JB/T82.2-94设计，用户需其它标准型号的连接法兰，本厂也可设计和制造。 |
| |
