八、FPQ型、FPQA型气体过滤器
|
1、用途
气体过滤器广泛用于工业生产部门中气体过滤，如：空气、氮气、氧气等气体的过滤，保证后续设备的安全使用。
2、结构形式
FPQ型为直通式，适用于直通管道，FPQA型为角接式，尤其适用于管道拐弯处，它们都具有过滤面积大，阻损小的特点。
3、产品技术参数
(1)FPQ型规格，型号技术参数 |
| 公称直径DN40-400mm 公称压力PN≤1.6MPa 公称直径DN40-400mm 公称压力PN≤4.0MPa
|
|
公称直径 DN
|
外 形 尺 寸
|
|
D1(mm)
|
D2(mm)
|
L(mm)
|
|
40
|
43×3
|
89×4.5
|
450
|
|
50
|
57×3.5
|
108×4.5
|
500
|
|
65
|
73×4
|
133×5
|
600
|
|
80
|
89×4.5
|
159×5
|
620
|
|
100
|
108×4.5
|
219×7
|
720
|
|
125
|
133×5
|
273×7
|
820
|
|
150
|
159×5
|
273×7
|
920
|
|
200
|
219×7
|
377×9
|
1200
|
|
250
|
273×7
|
529×8
|
1650
|
|
306
|
325×8
|
529×8
|
1700
|
|
350
|
377×8
|
630×9
|
1900
|
|
400
|
426×9
|
720×10
|
2100
|
|
|
公称直径 DN
|
外 形 尺 寸
|
|
D1(mm)
|
D2(mm)
|
L(mm)
|
|
40
|
45×3.5
|
89×5.5
|
460
|
|
50
|
57×4.5
|
108×6
|
500
|
|
65
|
73×5
|
133×6.5
|
600
|
|
80
|
89×5.5
|
159×7
|
640
|
|
100
|
108×6
|
219×7.5
|
770
|
|
125
|
133×6.5
|
273×8
|
900
|
|
150
|
159×7
|
273×9
|
1000
|
|
200
|
219×8.5
|
377×10
|
1250
|
|
250
|
273×9
|
529×12
|
1700
|
|
306
|
325×12
|
529×14
|
1900
|
|
350
|
377×13
|
630×16
|
2200
|
|
400
|
426×14
|
720×16
|
2400
|
|
|
| 注；设备主体材质：0Cr18Ni9 |
|
|
|

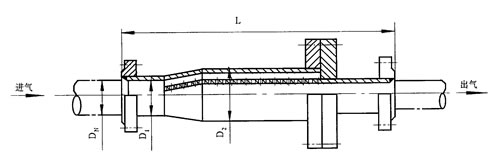

FPQ型气体过滤结构图
|
| (2)FPQA型规格、型号及技术参数 |
|
公称直径DN50-1500mm 公称压力PN≤1.0MPa
|
|
公称直径 DN
|
外 形 尺 寸
|
|
D1
|
D2
|
L1
|
L2
|
L
|
|
500
|
Φ529
|
Φ820
|
850
|
650
|
2288
|
|
600
|
Φ630
|
Φ920
|
900
|
700
|
2829
|
|
700
|
Φ720
|
Φ1228
|
1100
|
980
|
3018
|
|
800
|
Φ820
|
Φ1228
|
1150
|
980
|
3228
|
|
900
|
Φ924
|
Φ1428
|
1220
|
1080
|
3788
|
|
1000
|
Φ1024
|
Φ1428
|
1288
|
1080
|
4623
|
|
1200
|
Φ1228
|
Φ1632
|
1398
|
1080
|
5443
|
|
1400
|
Φ1432
|
Φ1833
|
1498
|
1180
|
6555
|
|
1500
|
Φ1532
|
Φ1832
|
1548
|
1180
|
7218
|
|
| 注：设备主体材质：0Cr18Ni9 |
|
|
|
FPQA型气体过滤器结构图
|
说明：连接法兰按JB/T82.2-94 标准设计制造，用户如需其它标准和规格的标准，请在订货时说明。
超出表列规格的过滤器本厂可另行设计制造。 |
| |
