七、JDYOB型燃料油过滤器（汽、柴油、重油）
|
1、设计压力2.5MPa，试验压力3.8MPa（除JDYOB-150-I型外）
2、工作温度＜150℃
3、油品：燃料油(汽油、柴油、重油)
4、滤网用一层100目铜丝网
5、本设备配带两个排污阀，型号为Q41F-25C |
|
燃料油过滤器规格系列选用表
|
|
序号
|
型号
|
d
|
工作压力
(Kg/cm2)
|
温度(℃)
|
A
|
B
|
D0
|
δ
|
d0
|
I
|
m
|
n
|
|
1
|
JDYOB-50
|
57×3.5
|
<25
|
<100
|
～470
|
330
|
150
|
5
|
27×3
|
160
|
70
|
/
|
|
2
|
JDYOB-80
|
89×4
|
<25
|
<150
|
～580
|
～410
|
273
|
7
|
32×3
|
180
|
100
|
230
|
|
3
|
JDYOB-100
|
108×4.5
|
<25
|
<150
|
～685
|
～460
|
340
|
6
|
38×3
|
379
|
～140
|
～330
|
|
4
|
JDYOB-150-I
|
159×4.5
|
<3
|
<100
|
825
|
555
|
440
|
5
|
38×3
|
405
|
155
|
325
|
|
5
|
JDYOB-150-II
|
159×4.5
|
<25
|
<150
|
～685
|
～460
|
340
|
6
|
38×3
|
379
|
～140
|
～330
|
|

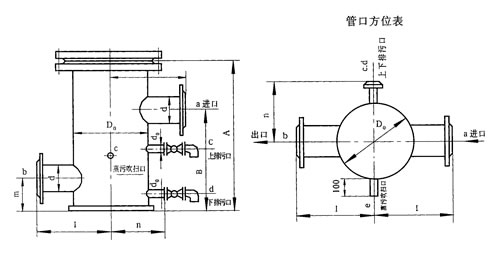

| 结构示意图： |
|
|
|
型号
|
公称直径
DN
|
D1
|
D2
|
L
|
|
PN1.0MPa
|
PN1.6MPa
|
PN2.5MPa
|
PN4.0MPa
|
|
FPB-15
|
15
|
18×3
|
57×3.5
|
330
|
330
|
330
|
330
|
|
FPB-20
|
20
|
25×3
|
57×3.5
|
330
|
330
|
340
|
340
|
|
FPB-25
|
25
|
32×3.5
|
73×4
|
365
|
365
|
375
|
375
|
|
FPB-32
|
32
|
38×3.5
|
73×4
|
375
|
375
|
390
|
390
|
|
FPB-40
|
40
|
45×3.5
|
89×4
|
375
|
375
|
405
|
410
|
|
FPB-50
|
50
|
57×3.5
|
108×4
|
420
|
420
|
445
|
465
|
|
FPB-65
|
65
|
73×4
|
133×4.5
|
485
|
485
|
515
|
520
|
|
FPB-80
|
80
|
89×4
|
159×4.5
|
505
|
505
|
560
|
560
|
|
FPB-100
|
100
|
108×4
|
219×6
|
555
|
555
|
600
|
645
|
|
FPB-125
|
125
|
133×4.5
|
273×8
|
615
|
615
|
670
|
720
|
|
FPB-150
|
150
|
159×4.5
|
325×8
|
665
|
665
|
735
|
800
|
|
FPB-200
|
200
|
219×6
|
377×9
|
940
|
940
|
1015
|
1100
|
|
FPB-250
|
250
|
273×8
|
480×10
|
1030
|
1030
|
1150
|
1265
|
|
FPB-300
|
300
|
325×8
|
529×10
|
1295
|
1295
|
1430
|
1545
|
|
FPB-350
|
350
|
377×9
|
630×12
|
1300
|
1300
|
1430
|
1545
|
|
| |
