十四、JXCFB型细长型螺旋油水分离器
|
1、用途
本设备是分离压缩空气（或其它介质）中的油水。
2、结构形式
气流在分离器内旋转时的离心力大，下部设有伞形罩，因而易于将较细的油滴分离搜集，达到分离效率高的目的。
3、产品技术参数 |
|
型 号
|
进气
流量Nm3/h
|
工作
压力
MPa
|

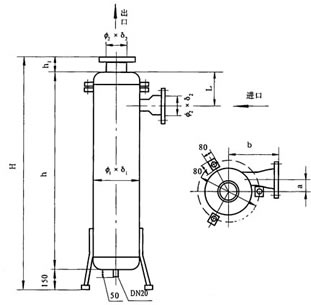

外 形 尺 寸（mm）
|
进、出口
法兰
JB/T81-94
|
|
H
|
h
|
h1
|
L
|
a
|
b
|
Φ3
|
Φ1×δ1
|
Φ2×δ2
|
|
JXCFB-80
|
<900
|
0.8
|
1200
|
950
|
100
|
210
|
62
|
250
|
344
|
194×5.5
|
89×4.5
|
PN1.0 DN80
|
|
JXCFB-100
|
<2000
|
1410
|
1150
|
110
|
230
|
66
|
291
|
380
|
219×6
|
108×4
|
PN1.0 DN100
|
|
JXCFB-125
|
<3500
|
1620
|
1350
|
120
|
250
|
84
|
316
|
438
|
273×7
|
133×4
|
PN1.0 DN125
|
|
JXCFB-150
|
<5000
|
1880
|
1600
|
130
|
260
|
89.5
|
382
|
496
|
325×8
|
159×4.5
|
PN1.0 DN150
|
|
|
|
订货注意事项：
若用户需要自动排污可说明，本厂成套供应下端排污阀PN1.0DN20和空气疏水器S11X-10、DN10各一个。 |
| |
