十二、OXV型氧气混合器
|
1、产品用途
本产品属扩散型混合器，适用于高炉富氧管道，氧气与空气充分混合，提高燃烧温度。本产品也完全可应用于将两种不同重度的气体进行混合的工艺装置中。
2、结构特点

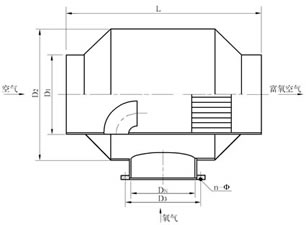

本产品由内、外筒体，导流筒和混合单元组成（见下图）。氧气进入两筒体之间的空间后经导流筒引入空气流中实现初混，然后进入混合单元，被多次切割分流，从管尾出来的已经是均匀混合的富氧空气。
3、外形尺寸及主要技术参数见下图和附表 |
|
|
|
公称通径
|
内筒长
|
内筒直径
|
外筒直径
|
法兰孔位
|
连接孔
|
氧气流量
|
空气流量
|
|
DN
|
L
|
D1
|
D2
|
D3
|
n-Φ
|
Nm3/h
|
Nm3/h
|
|
400
|
1350
|
Φ820×8
|
Φ1120×8
|
Φ495
|
16-Φ22
|
5650
|
4500
|
|
500
|
1500
|
Φ1020×8
|
Φ1420×8
|
Φ600
|
20-Φ22
|
8830
|
7100
|
|
600
|
1750
|
Φ1220×8
|
Φ1620×8
|
Φ705
|
20-Φ26
|
12700
|
10200
|
|
700
|
2000
|
Φ1420×8
|
Φ1920×10
|
Φ810
|
24-Φ26
|
17300
|
13800
|
|
800
|
2200
|
Φ1620×10
|
Φ2220×10
|
Φ920
|
24-Φ30
|
22600
|
18000
|
|
1000
|
2500
|
Φ2020×10
|
Φ2624×12
|
Φ1020
|
24-Φ30
|
35300
|
28300
|
|
1200
|
2800
|
Φ2420×12
|
Φ3224×12
|
Φ1120
|
28-Φ30
|
50900
|
40700
|
|
注：①空气压力取0.08MPa，氧气压力取0.18～0.27MPa；计算流量时空气流速取2.5m/s、氧气流速12.5m/s。
②示例：公称通径为800的氧气混合器：OXV-800。
③本产品为焊接式。用户若需用法兰连接，请在合同中注明选 用法兰的标准的和规格。 |
| |
