四、FPA型自清洗水过滤器(反冲洗过滤器)
|
一、产品用途
本产品适用于炼铁、连铸、连轧、化工、发电和环保等需连续用水的场合，用于滤除水体中的固态颗粒和杂质，确保其后续或终端设备能顺利运行。本产品经多次改进设计，具有自动、手动、定时动等反冲洗功能，其性能和质量领先于其它类型或形式的水过滤器。
二、结构特点
2.1大过滤面积和大过滤空间本机在罐体空间内配有多个过滤芯。这样充分利用了过滤空间，显著缩小过滤器的体积。大过滤面积意味着只需要低频反冲洗和阻损小。
2.2可靠的反冲洗机构本机的反冲洗吸盘和过滤芯分装在两个腔内。用隔板将其隔开，同时吸盘紧靠在光滑的隔板上，这样减少了吸盘的磨损，因而机构可靠耐用。
2.3自动反冲洗功能本机除了设有自动反冲洗功能外，还设有手动和定时反冲洗功能。本机安装了高精度差压控制器，当压差达到设定值时，差压控制器输出信号，启动反冲机构，即进入反冲状态，当压力恢复正常时信号中断，关闭反冲机构。
2.4自清洗和不间断供水的功能本机不需要停机就可以自动进行反冲洗，这样可以不间断地供水而不需要停机清洗滤芯。
2.5经久耐用本机内部的过水部件大部分采用不锈钢制造，耐腐蚀，使用寿命长。 |

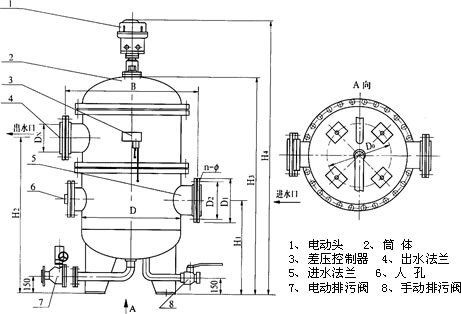

| 三、产品外形及部件名称见下图 |
|
|
| 四、产品主要尺寸表 |
|
项目
|
代号
|
FPA150
|
FPA200
|
FPA250
|
FPA300
|
FPA350
|
FPA400
|
FPA500
|
FPA600
|
FPA700
|
FPA800
|
|
公称通径
|
DN
|
150
|
200
|
250
|
300
|
350
|
400
|
500
|
600
|
700
|
800
|
|
筒体通径
|
D
|
500
|
600
|
600
|
900
|
900
|
1000
|
1200
|
1400
|
1600
|
1600
|
|
进口高度
|
H1
|
750
|
800
|
800
|
900
|
900
|
1000
|
1100
|
1100
|
1200
|
1200
|
|
出口高度
|
H2
|
1250
|
1300
|
1300
|
1550
|
1550
|
1800
|
1950
|
2100
|
2200
|
2500
|
|
筒体顶高度
|
H3
|
1660
|
1760
|
1760
|
2110
|
2110
|
2460
|
2710
|
2860
|
3060
|
3360
|
|
总高
|
H4
|
2470
|
2570
|
2570
|
2920
|
2920
|
3270
|
3520
|
3670
|
3870
|
4170
|
|
进出口法兰距离
|
B
|
800
|
900
|
900
|
1200
|
1200
|
1400
|
1600
|
1800
|
2000
|
2000
|
|
连接法兰外径
|
D1
|
285
|
300
|
395
|
445
|
505
|
565
|
670
|
780
|
895
|
1015
|
|
法兰螺孔中心圆
|
D2
|
240
|
295
|
350
|
400
|
460
|
515
|
620
|
725
|
840
|
950
|
|
螺孔
|
n-Φ
|
8-Φ22
|
8-Φ22
|
12-Φ22
|
12-Φ22
|
16-Φ22
|
16-Φ26
|
20-Φ26
|
20-Φ30
|
24-Φ30
|
24-Φ33
|
|
支座安装孔中心圆
|
D0
|
350
|
420
|
420
|
630
|
630
|
700
|
840
|
1050
|
1200
|
1200
|
|
电控箱外形尺寸
|
500×400×235
|
|
注：①本过滤器的连接法兰，一般按JB/T81-94PN1.0MPa设计制造，用户如需其它标准和规格的连接法兰，或相关尺寸及排污阀方向等需变更时，请在订货时说明。
②如需防爆型电控箱，其外型尺寸为800×540×400 |
| 五、FPA型自动清洗水过滤器主要技术参数表 |
|
项目
|
FPA150
|
FPA200
|
FPA250
|
FPA300
|
FPA350
|
FPA400
|
FPA500
|
FPA600
|
FPA700
|
FPA800
|
|
公称通径mm
|
150
|
200
|
250
|
300
|
350
|
400
|
500
|
600
|
700
|
800
|
|
设计压力MPa
|
1.0(另外有1.6和2.5可供选用)
|
|
设计流量*m3/h
|
130
|
230
|
350
|
500
|
700
|
900
|
1400
|
2000
|
2800
|
3600
|
|
过滤
精度
|
(1)冲孔板结构
|
孔径Φ1～3
|
|
(2)复合编织网筒
|
孔径Φ0.1～3
|
|
差压设定值调节范围MPa
|
0.02～0.16
|
|
切换差调节范围MPa
|
0.035～0.15
|
|
反冲洗时间设定范围S
|
0～180S
|
|
压力损失MPa
|
0.02～0.04
|
|
工作方式
|
手动、自动或定时动
|
|
注：①＊设计流量按V=2m/s计算
②**该过滤面积是以滤孔为f1的冲孔板所计算的值；孔径不同，其有效过滤面积也有所不同。 |
六、订货需知
1、订货时，请列出产品型号规格，连接法兰的标准代号，实际工作压力，所需过滤精度等技术参数。
2、如本过滤器是在易燃、易爆或户外条件下工作，则所需电机、电器、控制器及控制箱均应是防爆型或户外型，请在订货时说明。 |
| |
