1、粗滤器选用原则
对于易燃、易爆、有毒的介质，以及小口径管道过滤器可选用承插焊连接，对焊连接的过滤器，经常需要检修更换的宜选用法兰连接的过滤器。
过滤器的本体材料应与相应的管道材料一致或相当，滤网无特殊要求时，均为不锈钢丝网。
对固体杂质含量较多的、粘度较大的工作介质。选过滤面积较大的蓝式过滤器为宜。
滤网目数的选择应考虑能满足工艺过程的需要或对泵、压缩机等流体输送机械起到保护作用的目的。
2、粗过滤器压力降的计算
当流体通过SBYZ、SBY型过滤器产生的压力降，可近似地按当量直管段的压力降计算。
△p=λρ/2.w2. L/D
λ=64/Re
Re=ρ.D.ω/μ |
符号说明
△p－压力降 单位N/M2
ρ－流体密度Kg/m3 ω－流体线速度m/s Re－雷诺数 无因次 L－当量直管段长度mm
λ－磨擦系数 无因次 D－管道内径mm Dg－公称直径mm μ－粘度CP |
| 3、不锈钢丝网结构参数 附表一 |
|
目数/英寸
|
10
|
20
|
30
|
40
|
60
|
80
|
100
|
|
丝径mm
|
0.5
|
0.315
|
0.224
|
0.18
|
0.125
|
0.115
|
0.06
|
|
可截粒径um
|
2030
|
955
|
614
|
442
|
301
|
216
|
173
|
|
开孔面积%
|
64
|
58
|
54
|
48
|
44
|
41
|
44
|
|
| 公称直径Dg当量直管段长度关系 附表二 |
|
Dg
|
50
|
80
|
100
|
150
|
200
|
|
L
|
38×103～45×103
|
22×103～35×103
|
19×103～27×103
|
34×103～46×103
|
41×103～55×103
|
|
L
|
38×103～64×103
|
70×103～89×103
|
54×103～98×103
|
75×103～105×103
|
75×103～108×103
|
|
Dg
|
250
|
300
|
350
|
400
|
450
|
|
| 注：当采用20目/英寸滤网时，L取最小值；当采用100目/英寸滤网 时，L取****值；如采用其余规格滤网时，L值按插入法计算。 |
| 4、法兰的工作温度与工作压力的对应关系 附表二 |
|
公称压力
MPa
|
法兰材料
|
工作温度℃
|
|
100
|
150
|
200
|
250
|
300
|
350
|
400
|
|
最高无冲击压力 MPa
|
|
1.0
|
20
|
0.71
|
0.68
|
0.64
|
0.58
|
0.51
|
0.42
|
0.32
|
|
1Cr18Ni9Ti
|
0.78
|
0.69
|
0.64
|
0.60
|
0.51
|
0.42
|
0.32
|
|
1.6
|
20
|
1.60
|
1.44
|
1.28
|
1.12
|
0.96
|
0.80
|
0.56
|
|
1Cr18Ni9Ti
|
1.38
|
1.29
|
1.21
|
1.13
|
1.06
|
1.02
|
0.976
|
|
2.0
|
20
|
1.42
|
1.35
|
1.27
|
1.15
|
1.02
|
0.84
|
0.65
|
|
1Cr18Ni9Ti
|
1.57
|
1.39
|
1.29
|
1.2
|
1.02
|
0.84
|
0.65
|
|
2.5
|
20
|
2.5
|
2.25
|
2.0
|
1.75
|
1.50
|
1.25
|
0.88
|
|
1Cr18Ni9Ti
|
2.15
|
2.01
|
1.89
|
1.77
|
1.66
|
1.59
|
1.53
|
|
4.0
|
20
|
4.0
|
3.60
|
3.20
|
2.80
|
2.40
|
2.0
|
1.40
|
|
1Cr18Ni9Ti
|
3.44
|
3.22
|
3.03
|
2.83
|
2.65
|
2.54
|
2.44
|
|
5.0
|
20
|
3.56
|
3.39
|
3.18
|
2.88
|
2.57
|
2.39
|
2.19
|
|
1Cr18Ni9Ti
|
3.94
|
3.47
|
3.24
|
3.01
|
2.78
|
2.66
|
2.66
|
|
10.0
|
20
|
7.12
|
6.78
|
6.36
|
5.76
|
5.14
|
4.78
|
4.38
|
|
1Cr18Ni9Ti
|
7.88
|
6.94
|
6.94
|
6.02
|
5.56
|
5.32
|
5.32
|
|

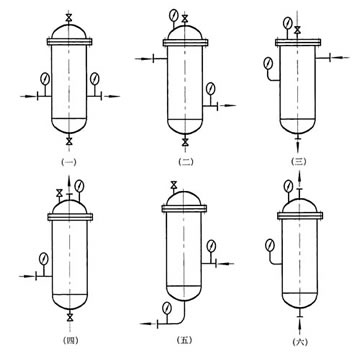

| 5、精细过滤器典型结构示意图 |
|
|
| 6、滤袋特性表 附表四 |
|
温
度
℃
|
介质
|
|
过 滤 精 度
|
|
水
|
芳
香
簇
|
碱
|
强
碱
|
酸
|
强
酸
|
滤袋
材质
|
1
|
3
|
5
|
10
|
15
|
25
|
50
|
75
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
400
|
600
|
800
|
|
|
●
|
|
●
|
●
|
●
|
●
|
聚丙烯MBP
|
|
|
|
|
|
●
|
|
|
|
|
|
|
|
|
|
|
|
|
|
190
|
●
|
●
|
●
|
●
|
|
|
尼龙毡 N
|
|
|
●
|
●
|
|
●
|
●
|
|
|
●
|
|
|
|
|
|
|
|
|
|
190
|
●
|
●
|
●
|
●
|
|
|
尼龙单丝NMO
|
|
|
|
|
|
|
|
|
●
|
●
|
●
|
●
|
●
|
●
|
●
|
●
|
●
|
●
|
|
160
|
|
●
|
●
|
|
●
|
|
粘胶毡 V
|
|
|
|
●
|
●
|
●
|
●
|
●
|
|
●
|
|
●
|
●
|
|
|
|
|
|
|
135
|
●
|
●
|
|
|
|
|
羊毛毡 W
|
●
|
●
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
110
|
●
|
|
●
|
●
|
●
|
●
|
聚丙烯毡 PO
|
●
|
●
|
●
|
●
|
|
●
|
●
|
|
|
●
|
|
●
|
|
|
|
|
|
|
|
190
|
●
|
●
|
●
|
|
●
|
●
|
聚酯毡 PE
|
●
|
|
●
|
●
|
●
|
●
|
●
|
●
|
|
●
|
|
|
●
|
|
|
|
|
|
|
●
|
|
●
|
●
|
●
|
●
|
|
烤焦聚丙烯毡PO
|
●
|
●
|
●
|
●
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| |
