一、粗过滤器系列
|
| 粗过滤器是除去液体中少量固体颗粒的小型设备，可保护压缩机、泵、仪表和其它设备的正常工作，当流体进入置有一定规格滤网的滤筒后，其杂质被阻，而清洁的滤液则由过滤器出口排出，当需要清洗时，只要将可拆卸的滤筒取出，处理后重新装入即可，因此，使用维护为极为方便。 |

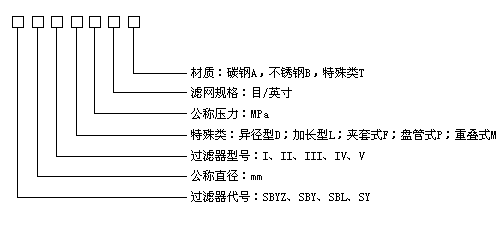

| 1、型号标注 |
|
|
2、标准示例
●选择公称直径40×32，2.5MPa，SBYZ型，碳钢材质，滤网为30目/英寸的异径法兰连接式过滤器
标注：SBYZ40×32 IIID-2.5/30A
●选择公称直径200，2.5MPa，SBY型，不锈钢材质，滤网为60目/英寸的Y型过滤器
标注：SBY200 II-2.5/60B
●选择公称直径100，2.5MPa，SBL型，碳钢材质，滤网为30目/英寸的带夹套直通法兰连接过滤器
标注：SBL100 I F-2.0/30A
●选择公称直径150，1.0MPa，不锈钢材质，滤网为 60目/英寸的平底临时过滤器
标注：SC150III-1.0/100B |
(一)SBY型过滤器
1、整体铸造螺纹连接式过滤器(SBYZ I型)见图1、表1(DN15～50，PN≤4.0MPa)
SBYZ I型 表1 |
|
公称直径
DN
|
结构尺寸(PN≤4.0MPa)
|
管 塞N
|
|
Do
|
L
|
H
|
|
15
|
RC1/2"
|
120
|
160
|
ZG1/4"
|
|
20
|
RC3/4"
|
130
|
170
|
ZG1/4"
|
|
25
|
RC1"
|
140
|
175
|
ZG1/4"
|
|
32
|
RC1 1/4"
|
170
|
185
|
ZG1/4"
|
|
40
|
RC1 1/2"
|
190
|
195
|
ZG1/4"
|
|
50
|
RC2"
|
220
|
210
|
ZG3/8"
|
|
图1 SBYZ I型 |
|
| |
