五、JD-QX、JD-QH型高压离心通风机消声器系列
|
一、结构形式
本系列消声器为一种阻抗复合消声器，其阻性段采用列管吸声通道，抗性段采用了多室抗性胶直管通道及十字形吸声片形式，从而保证了在较宽频带范围内具有足够的消声量。
二、适用范围
主要用于各种系列(8-18型，9-27型)的高压离心通风机，用于降低进，出风口等空气动力性噪声。
JD-QX型两端均为法兰联接可串接于管道中
JD-QH型一端为防雨帽，仅供设置在室外管道末端和封闭式机房进风口选用。

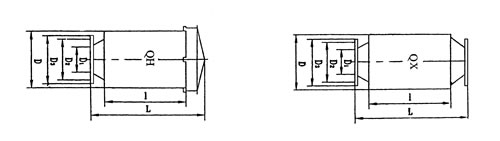

三、JD-QX、JD-QH型高压通风机消声器外形示意图 |
|
|
| 四、规格、性能、外形尺寸 |
|
型号
|
适用流量
m3/h
|
外形尺寸 外径D
|
法兰尺寸 (mm)
|
气流
速度
m/s
|
阻力
损失
Pa
|
|
外径D
|
有效长度
|
安装长度L
|
内径D1
|
内径D2
|
内径D3
|
联接孔
|
|
QX
|
QH
|
孔径d
|
孔数n
|
|
JD-QX-1
|
2200
|
450
|
1300
|
1550
|
1650
|
230
|
318
|
350
|
12
|
6
|
13.4
|
170
|
|
JD-QH-1
|
|
JD-QX-2
|
5000
|
600
|
1300
|
1550
|
1650
|
340
|
426
|
460
|
14
|
8
|
13.5
|
215
|
|
JD-QH-2
|
|
JD-QX-3
|
8000
|
730
|
1300
|
1600
|
1700
|
420
|
506
|
540
|
14
|
12
|
16
|
235
|
|
JD-QH-3
|
|
JD-QX-4
|
12000
|
790
|
1400
|
1800
|
1800
|
500
|
606
|
640
|
14
|
12
|
17
|
260
|
|
JD-QH-4
|
|
JD-QX-5
|
15000
|
900
|
1540
|
1890
|
2020
|
580
|
686
|
720
|
14
|
12
|
17
|
260
|
|
JD-QH-5
|
|
JD-QX-6
|
20000
|
950
|
1650
|
1990
|
2140
|
650
|
806
|
790
|
14
|
12
|
17
|
260
|
|
JD-QH-6
|
|
JD-QX-7
|
25000
|
1000
|
1690
|
2040
|
2240
|
700
|
816
|
840
|
14
|
12
|
18
|
300
|
|
JD-QH-7
|
|
JD-QX-8
|
30000
|
1100
|
1750
|
2150
|
2400
|
780
|
886
|
920
|
14
|
16
|
17.5
|
280
|
|
JD-QH-8
|
|
JD-QX-9
|
35000
|
1180
|
1800
|
220
|
2500
|
840
|
945
|
980
|
14
|
16
|
17.6
|
280
|
|
JD-QH-9
|
|
JD-QX-10
|
40000
|
1330
|
1880
|
2250
|
2600
|
900
|
1006
|
1040
|
14
|
24
|
17.5
|
280
|
|
JD-QH-10
|
|
JD-QX-11
|
50000
|
1420
|
1990
|
2250
|
2650
|
1000
|
1106
|
1140
|
14
|
24
|
17.5
|
280
|
|
JD-QH-11
|
|
JD-QX-12
|
80000
|
1780
|
2900
|
3200
|
3600
|
1300
|
1420
|
1480
|
30
|
30
|
16.7
|
300
|
|
JD-QH-12
|
|
| |
